Profilschienen – Kugelumlaufführungen – Rollenumlaufführungen
Profilschienen-Führungen sind die am meisten verwendeten Linearführungen im Maschinenbau
Durch die optimierte Schmiegung zwischen Kugel und der Laufbahn haben diese Führungen die höchsten Tragzahlen und damit die längste Lebensdauer.
ARC-HRC-ERC Kugelumlaufführungen
Moderne Kugelumlaufführung auch bekannt als Profilschienen. Mit den Kugeln in O-Anordnung handelt es sich um sehr steife Linearführungen für den Maschinenbau. mit dem großen Sortiment an Wagen sind ARC, HRC ERC Linearführungen für alle Anwendungen geeignet.
SBI Kugelumlaufführungen
SBI Kugelumlaufführungen sind austauschbar mit den ARC-HRC-ERC Kugelumlaufführungen. Allerdings sind die Kugelreihen hier in X Stellung angeordnet. Durch die kürzeren Hebelarmen zwischen den Kugelreihen sind diese Systeme etwas weicher und besser für Handhabungstechnik geeignet.
SBG
Linearführungen
Die SBG Kugelumlaufführungen sind ein Auslaufmodell des Herstellers SBC.
Diese Type ist baugleich zur SBI Linearführung und darf nicht mehr für neue Konstruktionen verwendet werden

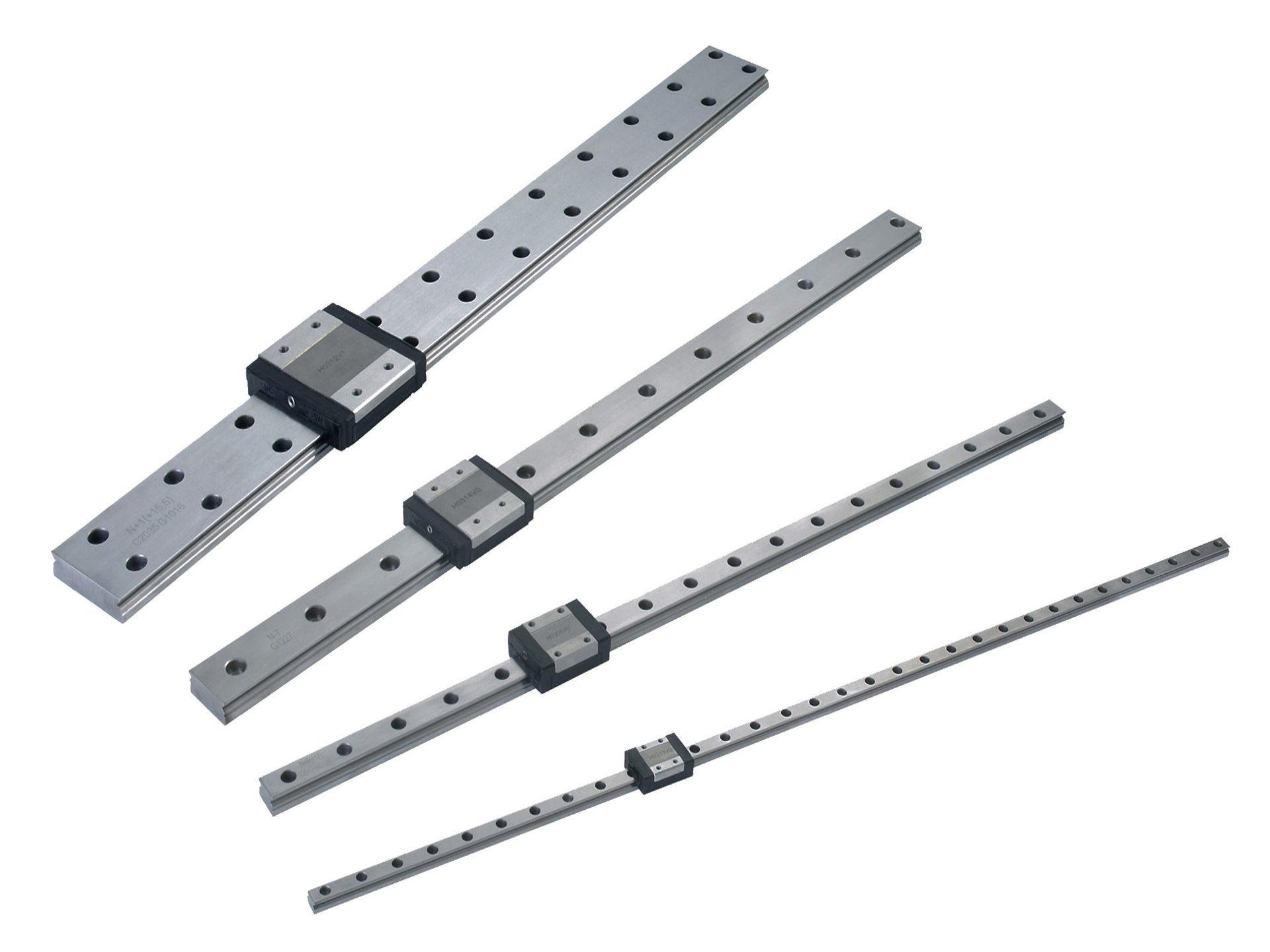

MR Miniatur-Kugelumlaufführung
Miniatur Linearführungen besitzen nur 2 Kugelreihen. Sie finden breite Anwendung in der Medizin- und Messtechnik. Eine große Zahl von Wagen und Schienen machen MR Miniatur Kugelumlaufführungen zum Universellen Element ind kleinen Maschinen.
WRC Breite-Kugelumlaufführung
Breite Kugelumlaufführung der Serie WRC ersetzen in der Regel zwei prallel angeordnete Führungen der Serie ARC-HRC-ERC.
WRC Linearführungen können große Momente um die Achse aufnehmen.
ARR-HRR-LRR Rollenumlaufführung
Rollenumlaufführungen der Serie ARR-HRR und LRR haben eine sehr hohe Tragfähigkeit.
Mit 4 Rollumläufen können extrem hohe Momente und Traglasten übertragen werden.
