Teleskopschiene LI-DTP40

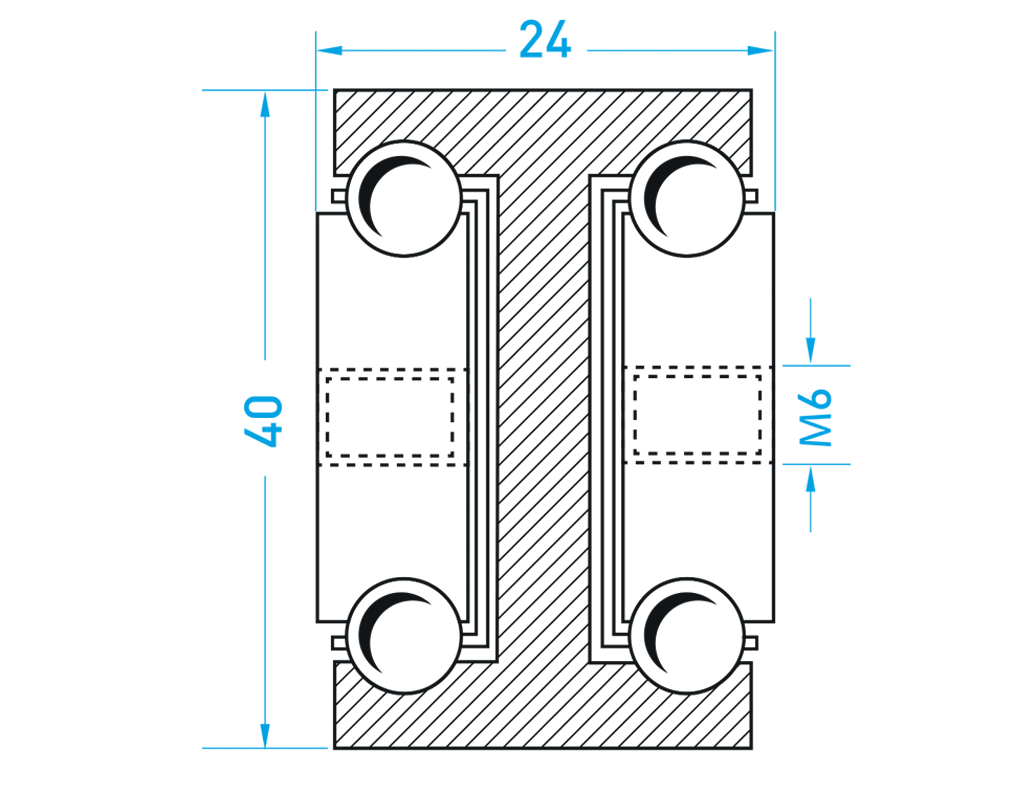

Einfacher Vollauszug in den Abmessungen 40×24 mm. Die Schienen sind für große Lasten. Das Material ist nicht gehärtet. Die Tragzahlen sind auf eine Lebensdauer von 100.000 Hüben unter Vollast berechnet. Diese Schienen liefern wir im Material C45 oder in Absprache auch in Aluminium oder Edelstahl.

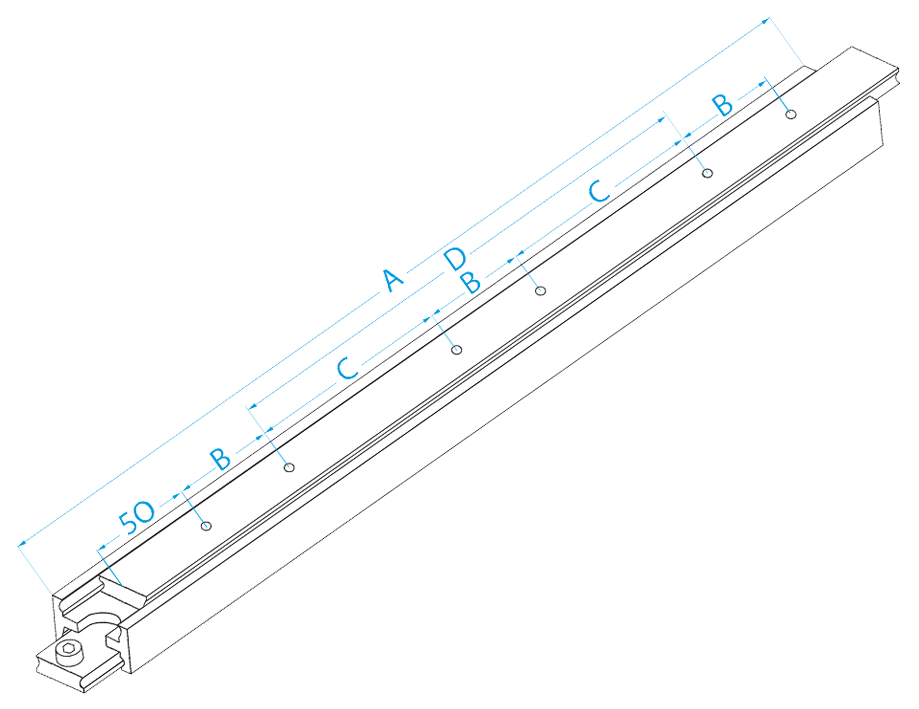

| Bezeichung | Einbaulänge (mm) | Belastung (kg) | Maß A (mm) | Maß B (mm) | Maß C (mm) | Maß D (mm) |
|---|---|---|---|---|---|---|
| LI-DTP40-030 | 300 | 240 | 300 | 50 | – | 100 |
| LI-DTP40-035 | 350 | 260 | 350 | 50 | – | 150 |
| LI-DTP40-040 | 400 | 280 | 400 | 50 | – | 200 |
| LI-DTP40-045 | 450 | 300 | 450 | 50 | – | 250 |
| LI-DTP40-050 | 500 | 310 | 500 | 50 | – | 300 |
| LI-DTP40-055 | 550 | 330 | 550 | 50 | 150 | – |
| LI-DTP40-060 | 600 | 340 | 600 | 50 | 175 | – |
| LI-DTP40-065 | 650 | 340 | 650 | 50 | 200 | – |
| LI-DTP40-070 | 700 | 330 | 700 | 50 | 225 | – |
| LI-DTP40-075 | 750 | 325 | 750 | 50 | 250 | – |
| LI-DTP40-080 | 800 | 320 | 800 | 50 | 275 | – |
| LI-DTP40-085 | 850 | 315 | 850 | 50 | 300 | – |
| LI-DTP40-090 | 900 | 310 | 900 | 50 | 325 | – |
| LI-DTP40-095 | 950 | 305 | 950 | 50 | 350 | – |
| LI-DTP40-100 | 1000 | 300 | 1000 | 50 | 375 | – |
