LI-DTP90 Teleskopschiene

Teleskopschiene LI-DTP90

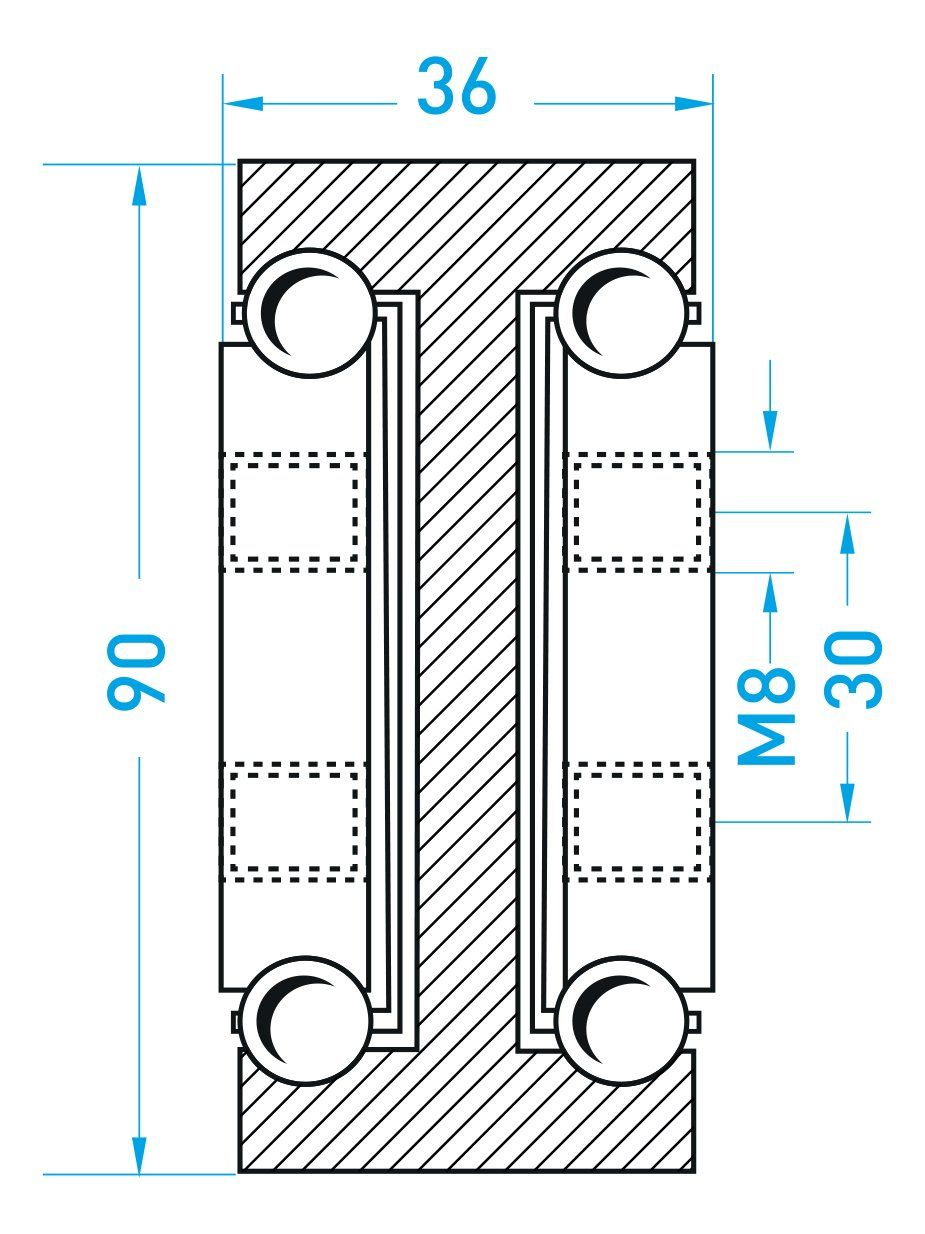

Einfacher Vollauszug in den Abmessungen 90×36 mm. Die Schienen sind für große Lasten. Das Material ist nicht gehärtet. Die Tragzahlen sind auf eine Lebensdauer von 100.000 Hüben unter Vollast berechnet. Diese Schienen liefern wir im Material C45 oder in Absprache auch in Aluminium oder Edelstahl.

Datenblatt LI-DTP70

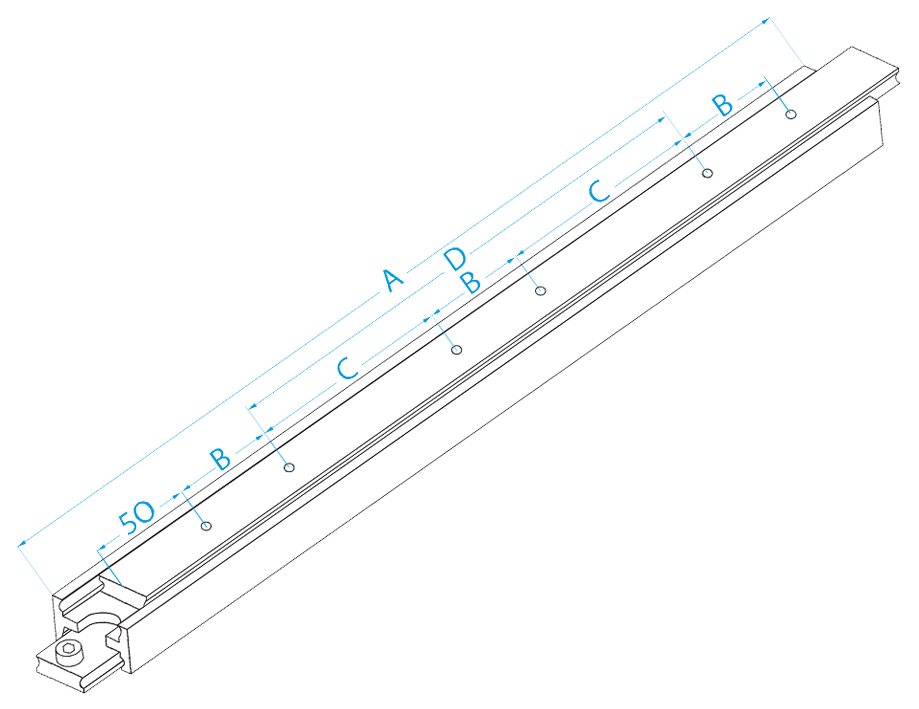

Bezeichung	Einbaulänge (mm)	Belastung (kg)	Maß A (mm)	Maß B (mm)	Maß C (mm)	Maß D (mm)
LI-DTP90-060	600	700	600	50	–	–
LI-DTP90-065	650	720	650	50	200	–
LI-DTP70-070	700	500	700	50	225	–
LI-DTP70-075	750	550	750	50	250	–
LI-DTP70-080	800	560	800	50	275	–
LI-DTP70-085	850	580	850	50	300	–
LI-DTP70-090	900	600	900	50	325	–
LI-DTP70-095	950	620	950	50	350	–
LI-DTP70-100	1000	650	1000	50	375	–
LI-DTP70-105	1050	660	1050	50	400	–
LI-DTP70-110	1100	660	1100	50	425	–
LI-DTP70-115	1150	650	1150	50	450	–
LI-DTP70-120	1200	640	1200	50	475	–
LI-DTP70-125	1250	620	1250	50	500	–
LI-DTP70-130	1300	600	1300	50	525	–
LI-DTP70-135	1350	580	1350	50	550	–
LI-DTP70-140	1400	560	1400	50	575	–
LI-DTP70-145	1450	540	1450	50	600	–
LI-DTP70-150	1500	520	1500	50	625	–
LI-DTP70-155	1550	500	1550	50	650	–
LI-DTP70-160	1600	480	1600	50	675	–
LI-DTP70-165	1650	460	1650	50	700	–
LI-DTP70-170	1700	440	1700	100	650	–
LI-DTP70-175	1750	420	1750	100	675	–
LI-DTP70-180	1800	400	1800	100	700	–
LI-DTP70-185	1850	380	1850	100	725	–
LI-DTP70-190	1900	360	1900	100	750	–
LI-DTP70-195	1950	340	1950	100	775	–
LI-DTP70-200	2000	320	2000	100	800	–

Teleskopschiene LI-DTP90

Datenblatt LI-DTP70

Auszugslänge = Einbaulänge / Gesamtlänge = Einbaulänge + Auszugslänge
