Linearkugellager – Kugelbüchsen
Linearkugellager und Wellenführungen
Linearkugellager mit Kugeln haben einen Wirkungsgrad von ca. 98 %. Dadurch tragen sie zur Entlastung unserer Umwelt bei.
LMES Linearkugellager
LME Linearkugellager
LME..L Linearkugellager
LME..AJ Linearkugellager
LME-OP Linearkugellager
LMEF Linearkugellager
LMEF..L Linearkugellager
LMEFC Linearkugellager
Linearkugellager
Linearkugellager werden auch Linearlager, Kugelbuchsen oder auch Kugelbüchsen genannt. Bei den klassischen rotierenden Wälzlagern laufen die Kugeln radial um die Welle. Bei Linearkugellagern axial entlang der Welle ab. Dadurch kann man das Lager unter sehr geringer Reibung entlang der Welle verschieben. Um den verschiedenen Anwendungen gerecht zu wurden eine Vielzahl von Linearkugellager für Wellenführungen entwickelt.

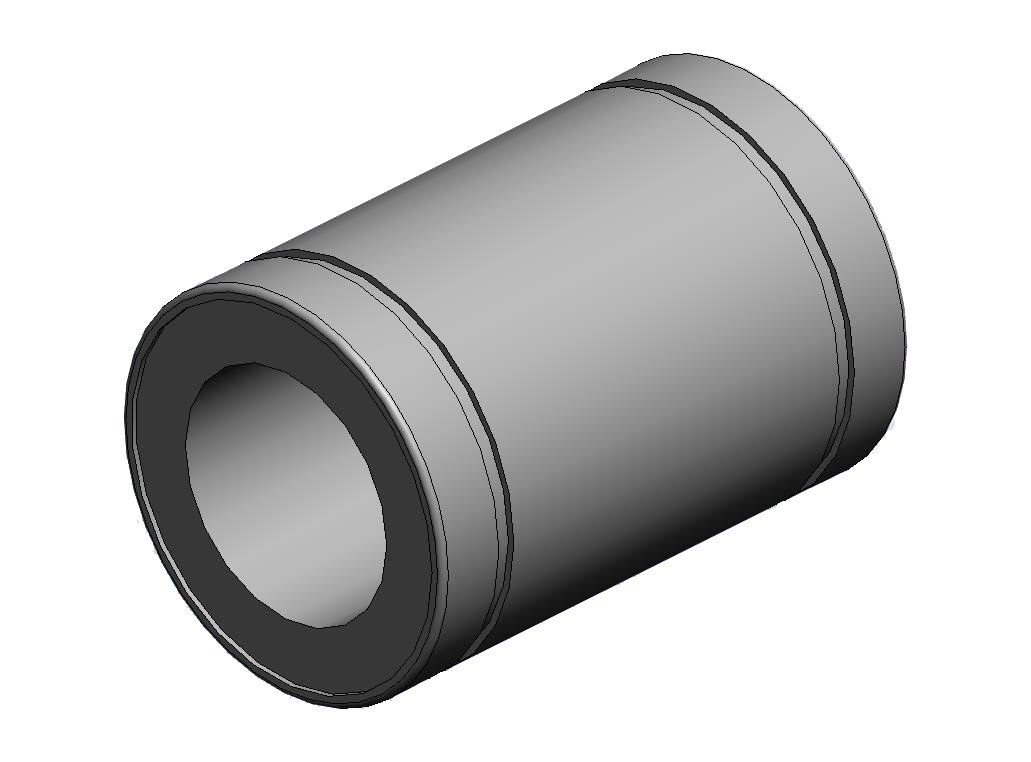

Die größte Verbreitung haben Linearkugellager mit einem festen Außenring aus Stahl (LM, LME, ….). Diese Lager haben relativ geringe Tragzahlen, da die Kugelbüchsen konstruktiv einfach aufgebaut sind.

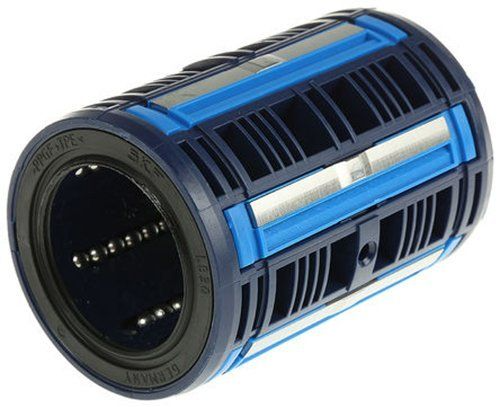

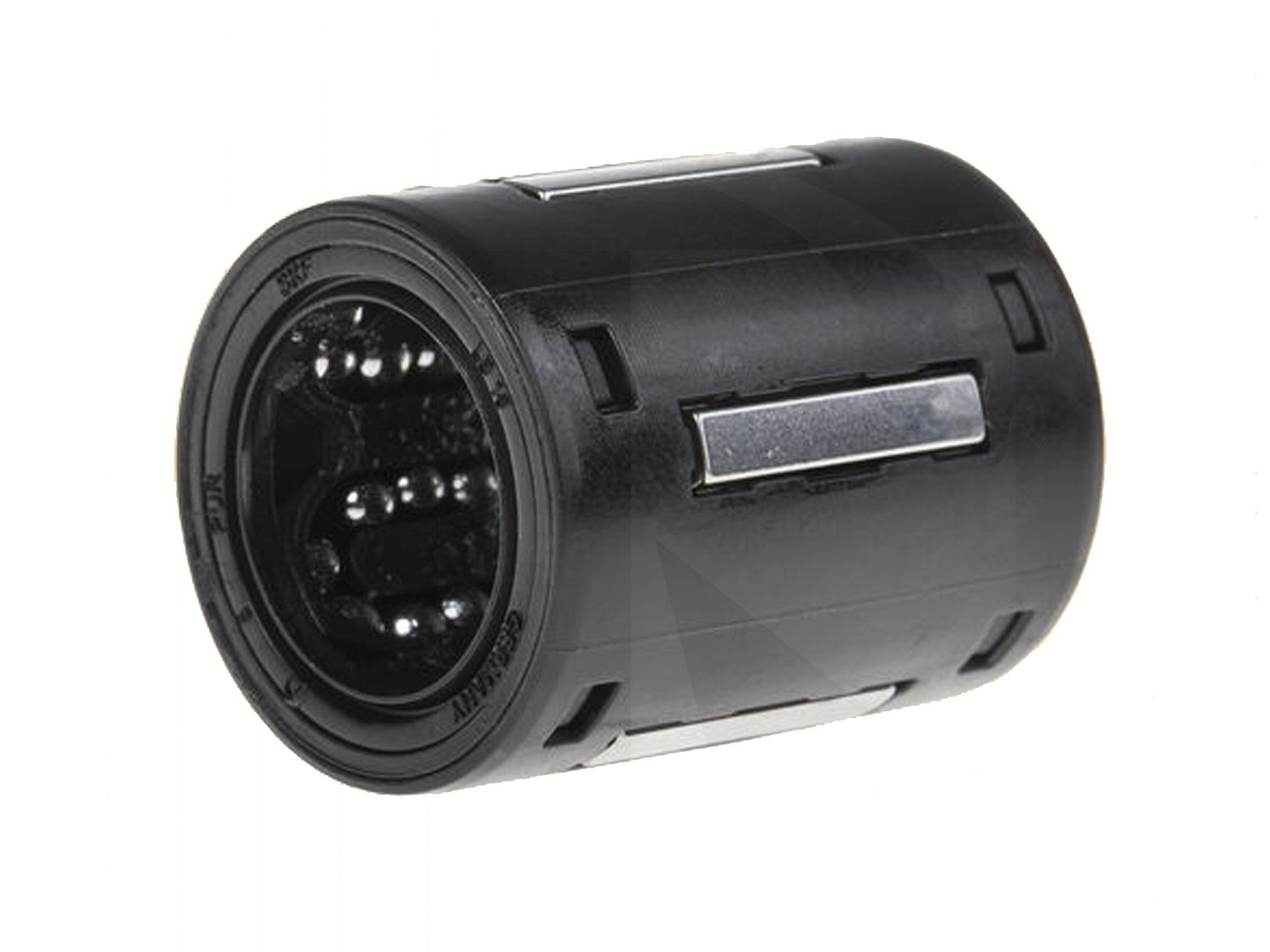

Vor allem in Europa haben sich in den letzten 30 Jahren Linearkugellager mit Laufbahnsegmenten durchgesetzt ISO 10285, Baureihe 3 Diese haben wesentlich höhere Tragzahlen und geschliffene Laufbahnen (SBE…, LBC…, …).

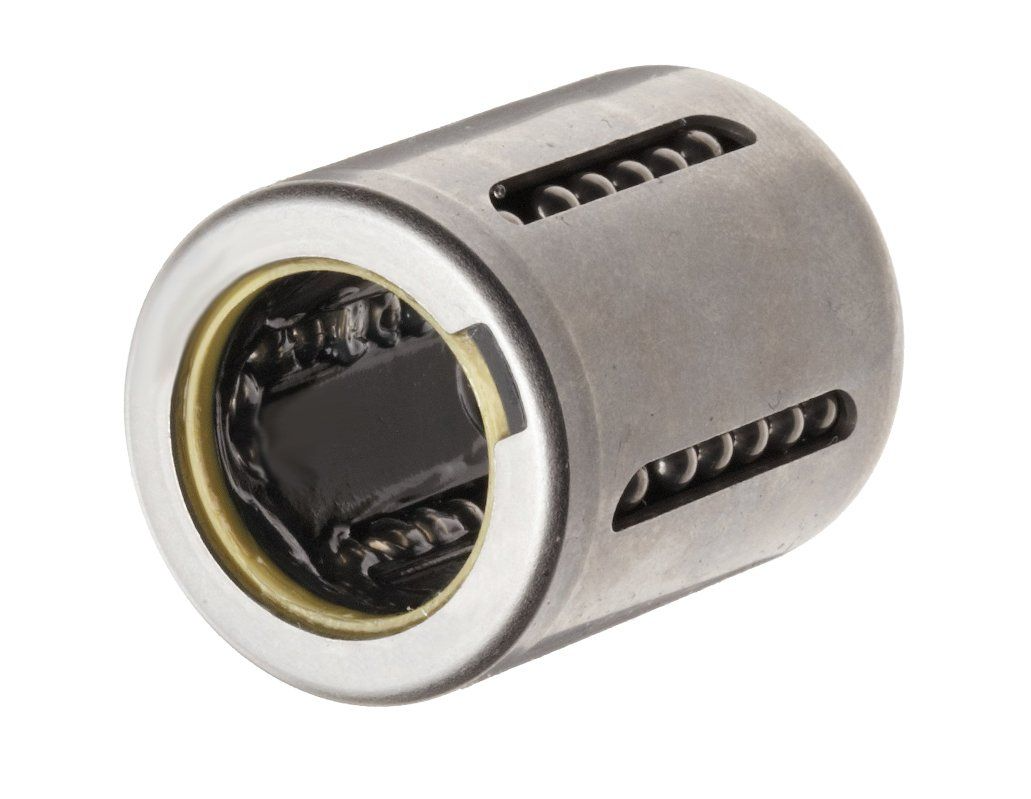

Für sehr kompakte und günstige Anwendungen wurde die Baureihe 1 der ISO 10285 entwickelt. Durch die einfache Konstruktion der Linearkugellager und die geringe Zahl von Varianten werden diese Teile in großen Stückzahlen zu sehr günstigen Preisen produziert. Die Laufbahnen sind in der Regel nicht geschliffen (CLB…, KH…, LBBR…, LBBS…, …).
Normen für Linearkugellager
DIN ISO 10285 Linearkugellager metrische Reihe
Diese Norm enthält die Hauptmaße, Toleranzen und Begriffe für Linear-Kugellager. Sie teilt die Kugelbüchsen in Maßreihen und Toleranzklassen ein.
DIN ISO 13012 Linearkugellager Zubehör
Diese Norm legt die Hauptmaße und andere zweckdienliche Maße von Zubehör für Linear-Kugellager der metrischen Reihe fest. Zubehör sind Lagergehäuse, Wellen, Wellenböcke und Wellenunterstützungen. Sie findet Verwendung in Verbindung mit der DIN ISO 10285.
DIN ISO 14728 Berechnung der Lebensdauer von Linearkugellagern
In der Norm sind Verfahren für die Berechnung der dynamischen Tragzahl und der nominellen Lebensdauer von Linear-Wälzlagern festgelegt, die aus heute allgemein verwendetem gehärtetem Lagerstahl guter Qualität nach bewährten Herstellverfahren und im Wesentlichen in üblicher Ausführung hinsichtlich der Form der Berührungsflächen der Wälzkörper gefertigt sind. Die Lebensdauer von Linear-Wälzlagern wird bestimmt, und die Bedingungen für zuverlässige Lebensdauerberechnungen werden festgelegt.
Linearkugellager – Kugelbüchse
Linearkugellager bilden zusammen mit gehärteten Wellen eine reibungsarme Linearführung.

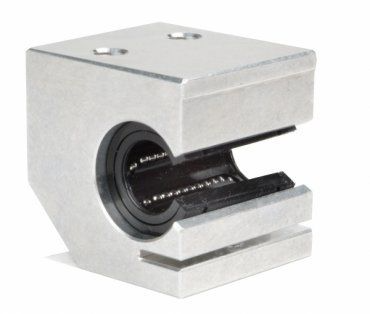

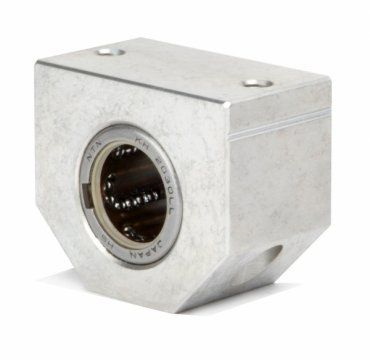

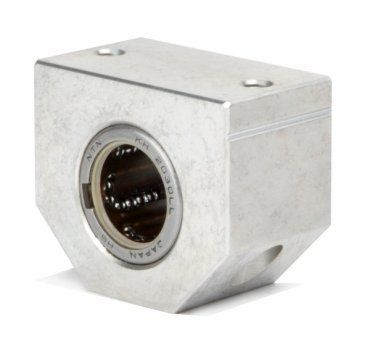

Linearkugellager-Einheiten
Gehäuse mit verschiedenen Linearkugellagern für Linearführungen
Wellen gehärtet und geschliffen
Wellen gehärtet und geschliffen für LInearkugellager oder Gleitlager
Zubehör
